Ein- und zweikanalige universelle Prozesssteuerungen
HI510 und HI520
mit neuer Trübungssonde
HI510 und HI520 Universal-Prozessregler sind fortschrittliche Regler, die für Anwendungen konfiguriert werden können, die eine Überwachung und/oder Kontrolle von industriellen, kommerziellen und kommunalen Prozessen erfordern, wenn sie mit unterstütztem pH-, ORP-, Leitfähigkeits-, gelöstem Sauerstoff- und Trübungs-Flüssigkeitsmesssensoren verwendet werden.
Der HI510 ist ein einkanaliges Modell, während der HI520 zweikanalig ist.
Diese vielseitigen Multiparameter-Plattformen bieten Wand-, Rohr- und Bedienfeld-Montagemöglichkeiten sowie eine große Hintergrundbeleuchtung-Punktmatrix-LCD. Der HI520 kann auch gleichzeitig zwei Kanäle anzeigen.
Das IP65-bewertete robuste Gehäuse und das niedrige Profil vulkanisierte Gummi-Keypad macht diese Regler ideal für raue Umgebungen.
Diese Regler verfügen über eine Plug-and-Play-Bedienung mit digitalen Sondeneingängen, die unterstützte Sonden automatisch erkennen und den Regler mit dem Parameter aktualisieren, den sie misst.
Entwickelt, um sich an einzigartige Prozesskontrollanforderungen anzupassen, betreibt der HI520 ein Regelkreissystem, bei dem Benutzer die Möglichkeit haben, die Kanalregelung unabhängig auszuführen oder so zu konfigurieren, dass sie sequenziell ausgelöst wird, wenn der andere Kanal den eingestellten Punkt erreicht (1, 2 oder beide).
Der HI520 betreibt außerdem einen logischen Kanal mit integrierten mathematischen Funktionen. Diese Funktion ist für den Fall vorgesehen, dass der Regler als Analysator für die Überwachung von hohen/niedrigen Parameterwerten zwischen zwei identischen Eingängen mit identischen Messkonfigurationen arbeitet.
Eine intuitive Schnittstelle für Kontrollsetup, Relaisaktivierung, Alarmkennzeichnung (Haltestatus) und Hilfe- und Diagnosefunktionen leitet Benutzer zur Identifizierung von Problemen und schlägt mögliche Maßnahmen vor. Am Frontpanel zeigen blaue LEDs an, wenn Relais aktiviert sind, und mehrfarbige LEDs zeigen Status wie Alarm und HOLD an.
Die Konfiguration von Kontrollparametern kann lokal oder remote über das Modbus-Protokoll und einen kompatiblen Modbus-Server durchgeführt werden.
Geteilte Funktionsverwaltung zwischen Regler und Sonden
Intelligente Sonden speichern Informationen einschließlich Seriennummer, Typ, Sondentemperatur und Messgrenzen, Kalibrierungsdaten (einschließlich Steigung und Offset), Herstellungsdatum, Ablaufdatum (optionale DO-Kappen) und Kalibrierungs-Erinnerung.
Wenn mit dem Regler gekoppelt, ermöglicht das System eine gemeinsame Verwaltung der Einstellungen zwischen Regler und Sonden, wobei der Regler nur Einstellungen verwaltet, die mit der beabsichtigten Anwendung zusammenhängen, wie durch die Anforderungen des industriellen Prozesses definiert, und die Sonden Messeinstellungen und Warnungen verwalten, einschließlich Temperaturkompensation und Kalibrierung.
- IP65-zertifiziertes Gehäuse
- Große Auswahl kompatibler Sonden
- Universelle Montagemöglichkeiten
- Modbus-kompatibel
- EIN/AUS-, Proportional- oder PID-Kanalregelung
- Automatische Datenprotokollierung von Prozesskontrollinformationen und Ereignissen
- Ereignislog kann bis zu 100 Datensätze von Ereignissen, Alarmen und fehlerbezogenen Daten speichern.
- Großes hintergrundbeleuchtetes LCD
- Taktile Gummitastatur
- Mehrfarbige LED-Statusanzeigen
- Konfigurierbare Hoch- und Niedrigalarme
- Sicherheitsmerkmale
- Alle elektrischen Verbindungen in einem IP65-zertifizierten Gehäuse eingeschlossen
- Galvanisch isolierte Ein- und Ausgänge
- EMV (elektromagnetisch verträglich) Hardware- und Software-Design
Auf dem Bildschirm angezeigte Funktionen
LCD-Informationen
Lokale visuelle Indikatoren von Messdetails sowie Fehlern werden angezeigt. Der 7 DIAG-Schlüssel liefert Details zum Status.
Hold-Funktion
Während Kalibrierung, Reinigung und Konfiguration wechselt der Regler automatisch in den Hold-Modus. Während des Hold-Modus werden alle kontrollbezogenen Regelschleifen deaktiviert. Die analogen Ausgänge können so konfiguriert werden, dass sie zu einem festen Wert gehen oder beim letzten Wert bleiben. Die Hold-Funktion kann auch manuell ausgelöst werden, indem ein externer Digitaleingang oder der Eintritt in den manuellen Modus verwendet wird. Dies ist nützlich, um die Kontrolle beim Durchführen von Wartungsarbeiten zu deaktivieren.
? DIAG - Hilfe- und Diagnosetaste
Die Hilfe- und Diagnosetaste (? DIAG) liefert Informationen zu Fehlern oder im Setup-Modus Informationen über Einstellungen.
Steuermodi
Der Kontrollmodus kann auf Ein/Aus, Proportional oder PID konfiguriert werden. Der Modus kann hoch oder niedrig eingestellt werden. Die Betriebsart Hochregelung ist erforderlich, wenn der Istwert zu hoch ist und gesenkt werden muss. Der niedrige Regelungsmodus ist erforderlich, wenn der Istwert zu niedrig ist und erhöht werden muss. Für Ein/Aus-Kontrolle ist das Hysterese-Band einstellbar, während in Proportional- und PID-Modi Abweichung, Kontrollperiode und andere Timing-Parameter eingestellt werden können, um die Kontrolle um einen Sollwert zu optimieren. Für HI520 kann jeder Kanal unabhängig oder sequenziell laufen.
Automatischer Reinigungszyklus
Schwierige Anwendungen erfordern oft eine nahezu kontinuierliche Wartung der Sonde. Prozesse mit hohen Schwebstoffkonzentrationen, Fetten, Ölen, Pigmenten und Mikroorganismen beschichten das pH-Sensorglas, ORP-Sensoren und die Referenzverbindung. Die Reinigungsfunktion ermöglicht die Programmierung von einem oder mehreren Waschzyklen und verwendet die Relais zur Aktivierung von Ventilen, Pumpen oder Druckluft basierend auf der Art der Waschung, die erforderlich ist, um zuverlässige Ergebnisse aufrechtzuerhalten.
Konfigurierbares Alarmsystem
Das Alarmsystem ist für gemessene Parameter konfigurierbar. Der Alarm kann auch durch Ereignis-Trigger oder abnormalen Betrieb aktiviert werden. Zum Beispiel, wenn ein Dosierungsrelais für eine übermäßige Zeitdauer geschlossen bleibt oder wenn die Temperatur während einer exothermen Neutralisationsreaktion einen oberen Grenzwert überschreitet. Eine blinkende rote LED signalisiert einen Alarmzustand. Alle für die Kontrolle konfigurierten Relais werden deaktiviert, bis der Alarmzustand behoben ist. Bei HI520 verwenden Sie die Kanalkonfiguration, um Setup und Auslösung eines Alarms zu definieren.
Ein- und Ausgänge
Digitale Eingänge
- Zwei digitale Eingänge für Remote-Auslösung, Reinigung und Hold-Funktionen
Analoge Ausgänge
- Bis zu 4 analoge Ausgänge und 5 Relais zur Steuerung und zum Senden eines Signals an Datenlogger, PLC, SCADA und andere Fernüberwachungssysteme
- 0-20 mA oder 4-20 mA
- Skalierbar bei der Auswahl der Werte für den Bereich
- Kann zur Steuerung von Pumpen und Ventilen verwendet werden
- Im Alarmzustand kann ein 22-mA-Signal an das Überwachungssystem ausgegeben werden.
Digitale Kommunikation
- Die Modbus-konformen Einheiten können in ein Modbus-basiertes Netzwerk integriert und mit anderen industriellen elektronischen Geräten verbunden werden. Die folgenden Aufgaben können aus der Ferne erledigt werden:
- Überwachung über das virtuelle LCD (beschränkt auf eine einzige Fernbedienung im gesamten Netz)
- Einrichtung
- Laden der Setup-Konfigurationsdatei in einen Controller
- RS485 Digitaler Ausgang für den Anschluss von PCs und anderen Geräten
Relais
- Bis zu 5 elektromechanische Steuer- und 1 Alarmrelais
- Auswechselbare 5A-Sicherungen zum Schutz aller Relais
- Herausnehmbare Klemmenblöcke für einfache Verdrahtung
- Zu den Relaisoptionen gehören einpoliges, doppelpoliges (SPDT) und einpoliges, einpoliges (SPST) Relais.
- Kontrollrelais können für Ein/Aus-, Proportional- oder PID-Regelung sowie für Reinigungs- und Hold-Funktionen programmiert werden.
- Konfigurierbares Alarmrelais
- Relais-Klemmenblöcke und deren Leitungswege sind für zusätzliche Sicherheit vom Niederspannungsabschnitt getrennt
Zwei Digitaleingänge für Remote-Auslösung, Reinigungs- und Hold-Funktionen
Automatische Datenprotokollierung
HI510 und HI520 protokollieren automatisch die Prozesskontrollinformationen in einem internen Log und verschiedene Ereignisalarme und Fehler in einem Ereignislog.
- Protokollierte Daten können abgerufen und Ereignisse auf dem Bildschirm im Log-Recall-Menü visualisiert werden.
- InIntervall-Logs speichern bis zu 8600 Datensätze pro Los, maximale Losnummer ist 100 Lose
- Das Logging-Intervall kann im Menü Allgemeine Einstellungen festgelegt werden
- Protokollierte Daten umfassen: Messvariablen und Temperaturmessungen, letzte Kalibrierungsdaten, Setup-Konfiguration, Start-/Enddatum und -zeit, vorherige Werte, Ereignisdaten und Ereigniscode.
- Ereignislog kann bis zu 100 Datensätze von Ereignissen, Alarmen und fehlerbezogenen Daten speichern.
- Log-Dateien können auf ein USB-Flash-Laufwerk über den USB-C Port hochgeladen werden.
Passwortschutz
Die Regler verfügen über passwortgeschützte Kalibrierung und Einrichtung.
IP65-zertifiziertes Gehäuse
Der HI510 und HI520 sind für Innen- oder Außenumgebungen geeignet. Das robuste IP65-zertifizierte Gehäuse gewährleistet, dass die Elektronik vor Spritzwasser und schlauchgerichtetem Wasser oder windgetragenem Schmutz, Staub, Regen oder Schneematsch geschützt ist. Es bietet auch Korrosionsschutz für die Verwendung in der Nähe von Salzwasser.
Kabelverschraubungen
Um die IP65-Gehäuserating während des Gebrauchs zu erhalten, sind die Leitungsöffnungen und Anschlusskabel gegen die Umgebung mit den bereitgestellten Kabelverschraubungen, Dichtungen und Stopfen abgedichtet.
Federbelastete Schrauben
Um die IP65-Gehäuserating während des Gebrauchs zu erhalten, sind die Leitungsöffnungen und Anschlusskabel gegen die Umgebung mit den bereitgestellten Kabelverschraubungen, Dichtungen und Stopfen abgedichtet.
USB Type-C Port
Protokollierte Daten können als .csv-Datei über den USB Type-C Port auf ein Flash-Laufwerk übertragen werden. Ein gummierter Stecker schützt den Port vor Wassereintritt.
Automatisierung mit dem HI510 Universal-Prozessregler
NEU: Niedrigbereichs-Trübungssonde für HI500-Regler
Die HI7630-28 sind nephelometrische Trübungssonden, die für die Verwendung mit Hanna Instruments® HI510 oder HI520 Universal-Prozessreglern entwickelt wurden.
Das System ist darauf ausgelegt, niedrige Trübungswerte nach der nephelometrischen Methode zu messen (ISO 7027 – EN 27027).
Ein integrierter Temperatursensor misst die Wassertemperatur und passt das Sondensignal für temperaturbedingte Änderungen über den Bereich von 0 bis 50 °C (32 bis 122 °F) an.
Der Regler zeigt beide Messungen gleichzeitig an. Trübung ist ein Schlüsselindikator für Wasserqualität und Effektivität der Wasserfiltration.
Das System eignet sich für Anwendungen in der Trinkwasseraufbereitung, kommunalen und industriellen Wasseraufbereitung, Entsalzung und Wasserqualitätsüberwachung.
Geteilte Funktionsverwaltung zwischen Regler und Sonden
Fordern sie unten ein angebot für eines unserer produkte an oder kontaktieren sie uns für weitere Informationen und eine persönliche kaufberatung!

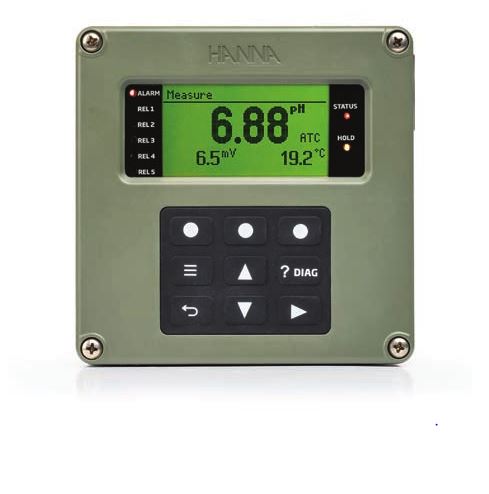

Universelle Prozesssteuerung
Steuerungsmodi Sollwerte für Regelvorgänge können als Ein/Aus-, Proportional- oder PID-Regelung konfiguriert werden. Die Flexibilität in der Programmierung ermöglicht die Feineinstellung eines Sollwertes, der mit strenger Kontrolle eingehalten werden kann, um ein Überdosierung und somit die Verschwendung von Chemikalien zu verhindern. Anhalte (Ho...

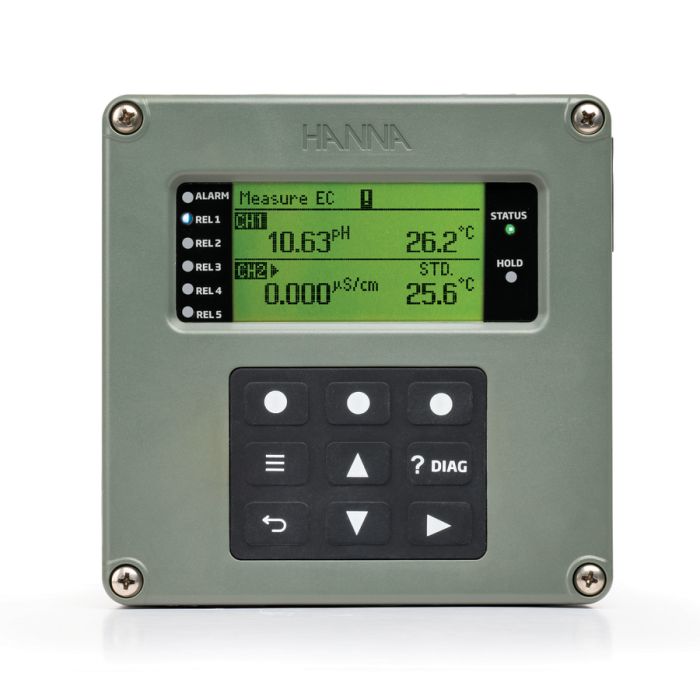

Zweikanaliger Universal-Prozessregler für industrielle Anwendungen - HI520
