Régulateurs de processus universels à une ou deux voies
HI510 et HI520
avec nouvelle Sonde de Turbidité
HI510 et HI520 sont des contrôleurs avancés qui peuvent être configurés pour des applications nécessitant la surveillance et/ou le contrôle de processus industriels, commerciaux et municipaux lorsqu’ils sont utilisés avec des capteurs de mesure liquide pH, ORP, Conductivité, Oxygène Dissous et Turbidité pris en charge. Le HI510 est un modèle monocanal tandis que le HI520 est bicanal.
Ces plateformes multiparamètres polyvalentes offrent des options de montage mural, sur tuyau et sur panneau, ainsi qu’un grand écran matriciel à points LCD rétroéclairé. Le HI520 peut également afficher deux canaux simultanément.
Le boîtier robuste classé IP65 et le clavier en caoutchouc vulcanisé à profil bas rendent ces contrôleurs idéaux pour les environnements difficiles. Ces contrôleurs disposent d’un fonctionnement plug-and-play avec des entrées de sonde numériques qui détectent automatiquement les sondes prises en charge et mettent à jour le contrôleur avec le paramètre qu’il mesure.
Conçu pour s’adapter aux exigences uniques de contrôle de processus, le HI520 fonctionne avec un système de contrôle en boucle où les utilisateurs ont la possibilité d’exécuter le contrôle de canal de manière indépendante ou de configurer pour être déclenché séquentiellement en atteignant le point de consigne de l’autre canal (1, 2, ou les deux).
Le HI520 fonctionne également avec un canal logique avec des fonctions mathématiques intégrées. Cette fonction est destinée lorsque le contrôleur fonctionne comme un analyseur pour surveiller les niveaux de paramètres haut/bas entre deux entrées identiques avec des configurations de mesure identiques.
Une interface intuitive pour la configuration de contrôle, l’activation de relais, la signalisation d’alarme (état de maintien) et les fonctionnalités d’aide et de diagnostic guident les utilisateurs pour identifier les problèmes et suggérer les actions possibles à prendre. Sur le panneau avant, les LED bleues indiquent quand les relais sont activés, et les LED multicolores indiquent l’état tel qu’Alarme et HOLD.
La configuration des paramètres de contrôle peut être effectuée localement ou à distance en utilisant le protocole Modbus et un serveur Modbus compatible.
Gestion partagée des fonctions entre contrôleur et sondes
Les sondes intelligentes stockent des informations incluant le numéro de série, le type, la température de la sonde et les limites de mesure, les données de calibration (incluant la pente et le décalage), la date de fabrication, la date d’expiration (capsules DO optiques), et un rappel d’échéance de calibration.
Lorsqu’il est apparié avec le contrôleur, le système permet une gestion partagée des paramètres entre contrôleur et sondes, où le contrôleur gère uniquement les paramètres liés à l’application prévue, tels que définis par les exigences du processus industriel, et les sondes gèrent les paramètres de mesure et les avertissements, y compris la compensation de température et l’étalonnage.
- Boîtier classé IP65
- Large variété de sondes compatibles
- Options de montage universelles
- Compatible Modbus
- Contrôle de canal ON/OFF, proportionnel ou PID
- Enregistrement automatique des données d’informations et d’événements de contrôle de processus
- Port USB-C pour transfert de données
- Grand écran LCD rétroéclairé
- Clavier caoutchouté tactile
- Indicateurs d’état LED multicolores
- Alarmes hautes et basses configurables
- Fonctionnalités de Sécurité
- Toutes les connexions électriques enfermées dans un boîtier classé IP65
- img6
- Conception matérielle et logicielle conforme CEM (compatibilité électromagnétique)
Fonctionnalités Affichées à l'Écran
Information LCD
Les indicateurs visuels locaux des détails de mesure ainsi que les erreurs sont affichés. La touche ? DIAG fournit les détails du problème.
Fonction de maintien
Pendant l’étalonnage, le nettoyage et la configuration, le contrôleur passe automatiquement en mode Maintien. Pendant le mode Maintien, toutes les boucles de contrôle associées sont désactivées. Les sorties analogiques peuvent être configurées pour aller à une valeur fixe ou rester à la dernière valeur. La fonction de Maintien peut aussi être déclenchée manuellement, en utilisant une entrée numérique externe ou en entrant en mode Manuel. Ceci est utile pour désactiver le contrôle lors de la maintenance.
? DIAG - Touche d'Aide et de Diagnostic
La touche d’aide et de diagnostic (? DIAG) fournit des informations liées aux erreurs, ou en mode configuration, des informations sur les paramètres.
Modes de Contrôle
Le mode de contrôle peut être configuré pour être On/Off, Proportionnel, ou PID. Le mode peut être réglé sur haut ou bas. Le mode de contrôle élevé est requis si la valeur de procédé est trop élevée et doit être diminuée. Le mode de contrôle bas est requis si la valeur de procédé est trop basse et doit être augmentée. Pour le contrôle On/Off, la bande d’hystérésis est ajustable, tandis qu’en modes Proportionnel et PID, déviation, période de contrôle et autres paramètres de réglage peuvent être définis pour optimiser le contrôle autour d’un point de consigne. Pour HI520, chaque canal peut fonctionner indépendamment ou séquentiellement.
Cycle de nettoyage automatique
Les applications difficiles nécessitent souvent un entretien quasi continu de la sonde. Les processus avec des solides en suspension élevés, graisses, huiles, pigments et micro-organismes recouvrent le verre de détection pH, les capteurs ORP et la jonction de référence. La fonction de nettoyage permet la programmation d’un ou plusieurs cycles de lavage et utilise les relais pour activer vannes, pompes ou air comprimé selon le type de lavage requis pour maintenir les sondes pour des résultats fiables.
Système d'alarme configurable
Le système d’alarme est configurable pour les paramètres mesurés. L’alarme peut également être activée par des déclencheurs d’événements ou un fonctionnement anormal. Par exemple, si un relais de dosage reste fermé pendant une période excessive ou si la température dépasse une limite supérieure lors d’une réaction de neutralisation exothermique. Une LED rouge clignotante signale un état d’alarme. Tous les relais configurés pour le contrôle sont désactivés jusqu’à ce que l’état d’alarme soit résolu. Sur HI520, utilisez la configuration de canal pour configurer et déclencher une alarme.
Entrées et Sorties
Entrées numériques
- Deux entrées numériques pour déclenchement à distance, nettoyage et fonctions de maintien
Sorties analogiques
- Jusqu’à 4 sorties analogiques et 5 relais utilisés pour le contrôle et pour envoyer un signal aux enregistreurs de données, PLC, SCADA et autres systèmes de surveillance à distance
- 0-20 mA ou 4-20 mA
- Évolutif dans la sélection des valeurs de la gamme
- Peut être utilisé pour le contrôle des pompes et des vannes
- L’état d’alarme peut émettre un signal de 22 mA vers le système de surveillance
Communication numérique
- Les unités compatibles Modbus peuvent être intégrées dans un réseau basé sur Modbus et connectées à d’autres dispositifs électroniques industriels. Les tâches suivantes peuvent être accomplies à distance :
- Surveillance, à l’aide de l’écran LCD virtuel (limité à une seule télécommande dans tout le réseau)
- Installer
- Chargement du fichier de configuration d’installation sur un contrôleur
- Sortie numérique RS485 pour la connectivité PC et autres appareils
Relais
- Jusqu’à 5 relais électromécaniques de contrôle et 1 d’alarme
- Fusibles 5A remplaçables pour protéger tous les relais
- Borniers extractibles pour un câblage aisé
- Les options de relais incluent unipolaire bidirectionnel (SPDT) et unipolaire unidirectionnel (SPST)
- Control relays can be programmed for On/Off, Proportional, or PID control as well as Cleaning and Hold functions
- Relais d’alarme configurable
- Les borniers des relais et leurs chemins de câbles sont séparés de la section basse tension pour plus de sécurité
Enregistrement des Données et des Événements
Enregistrement automatique des données
HI510 et HI520 enregistrent automatiquement les informations de contrôle de processus dans un journal d’intervalle, et divers alarmes d’événements et erreurs dans un journal d’événements
- Les données enregistrées peuvent être récupérées et les événements visualisés à l’écran, dans le menu Rappel de Journal
- Les journaux d’intervalle stockent jusqu’à 8600 enregistrements par lot, nombre maximum de lots est de 100 lots
- L’intervalle d’enregistrement peut être défini dans le menu des paramètres généraux
- Le journal d’événements peut stocker jusqu’à 100 enregistrements d’événements, d’alarmes et de données liées aux erreurs
- Le journal d’événements peut stocker jusqu’à 100 enregistrements d’événements, d’alarmes et de données liées aux erreurs
- Les fichiers de journal peuvent être téléchargés sur une clé USB via le port USB-C
Protection par mot de passe
Les contrôleurs disposent d’un étalonnage et d’une configuration protégés par mot de passe.
Boîtier classé IP65
le boîtier assure que l’électronique est protégée contre les éclaboussures et l’eau dirigée par tuyau ou la saleté soufflée par le vent, la poussière, la pluie ou la neige. Il offre également une protection contre la corrosion pour une utilisation près de l’eau salée.
Presse-étoupes
Pour maintenir la classification IP65 du boîtier pendant l’utilisation, les ouvertures de conduit et les câbles de connexion sont étanchéifiés contre l’environnement en utilisant les presse-étoupes, joints et bouchons fournis.
Vis à ressort
Pour maintenir la classification IP65 du boîtier pendant l’utilisation, les ouvertures de conduit et les câbles de connexion sont étanchéifiés contre l’environnement en utilisant les presse-étoupes, joints et bouchons fournis.
Port USB type-C
Les données enregistrées peuvent être transférées vers une clé USB sous forme de fichier .csv en utilisant le port USB Type-C. Un bouchon caoutchouté aide à protéger le port contre la pénétration d’eau.
Automatisation avec le contrôleur de processus universel HI510
Les journaux d'intervalle stockent jusqu'à 8600 enregistrements par lot, nombre maximum de lots est de 100 lots
Contrôleur de Processus Universel HI510 ou HI520.
Le journal d’événements peut stocker jusqu’à 100 enregistrements d’événements, d’alarmes et de données liées aux erreurs
Les fichiers de journal peuvent être téléchargés sur une clé USB via le port USB-C
Le contrôleur affiche les deux mesures simultanément. La turbidité est un indicateur clé de la qualité de l’eau et de l’efficacité de la filtration de l’eau.
Le système convient aux applications dans l’eau potable, le traitement de l’eau municipal et industriel, le dessalement et la surveillance de la qualité de l’eau.
Prêt à elevate votre analyse ?
Demandez un devis pour l'un de nos produits ci-dessous ou contactez-nous pour plus d'informations et des conseils d'achat personnalisés !

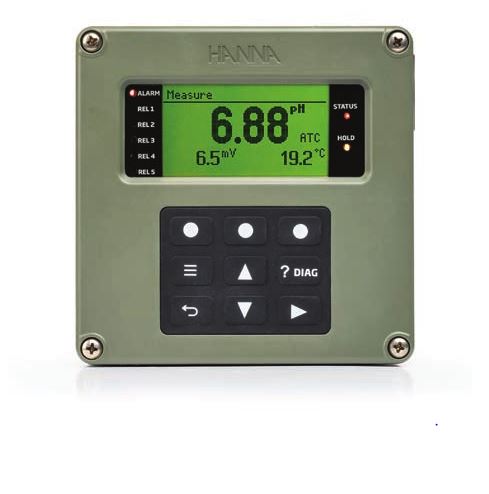

Contrôleur de Processus Universel
Modes de contrôle Les points de consigne des opérations de contrôle peuvent être configurés pour être de type marche / arrêt, proportionnel ou PID. La flexibilité de la programmation permet un réglage fin d'un point de consigne à maintenir avec un contrôle strict empêchant tout dépassement et gasp...

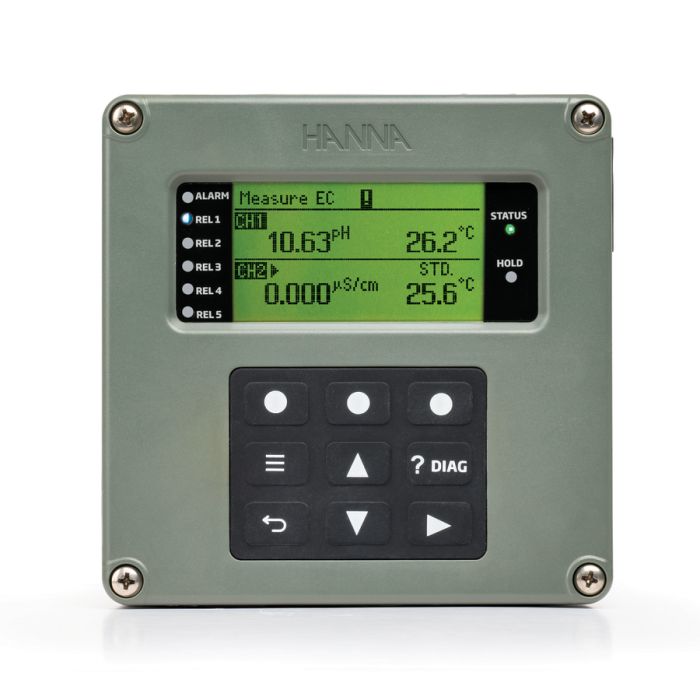

Contrôleur de processus universel à deux canaux pour applications industrielles - HI520
HI520 est un contrôleur de processus avancé qui peut être configuré pour les applications nécessitant la surveillance et/ou le contrôle de quatre principaux paramètres d'analyse de l'eau : pH, ORP, co...

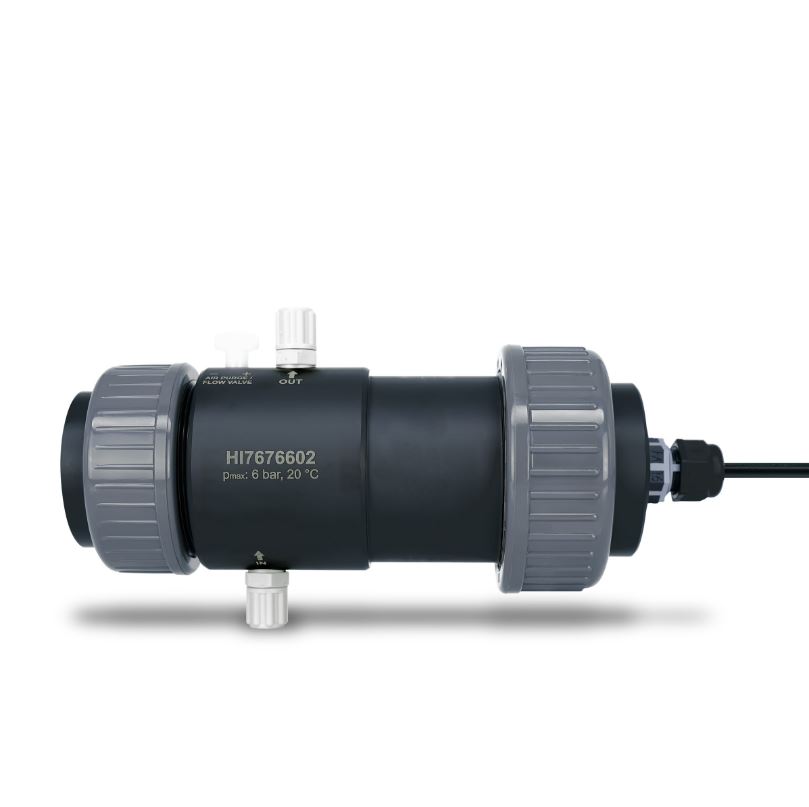

Sonde numérique néphélométrique pour la turbidité - HI7660-28
