Jednokanalni i dvokanalni univerzalni procesni kontroleri
HI510 i HI520 s novom Sondom za Mutnoću
HI510 i HI520 Univerzalni Procesni Kontroleri su napredni kontroleri koji se mogu konfigurirati za aplikacije koje zahtijevaju praćenje i/ili kontrolu industrijskih, komercijalnih i komunalnih procesa kada se koriste s podržanim pH, ORP, Provodnošću, Otopljenim Kisikom i senzorima za mjerenje tekuće mutnoće. HI510 je jednokanalni model dok je HI520 dvokanalni.
Ove svestrane multiparametarske platforme nude opcije za cijev, panel montažu i kao veliku pozadinsku dot matrix LCD. HI520 također može istovremeno prikazivati dva kanala.
IP65 kućište s čvrstim nazubljenim poklopcem i nizkim profilom vulkaniziranom gumenom tipkovnicom čini ove kontrolere idealnim za teška okruženja. Ovi kontroleri imaju plug-and-play rad s digitalnim ulazom(ima) sonde koji automatski detektira podržane sonde i ažurira kontroler s parametrom koji mjeri.
Dizajnirano za prilagodbu jedinstvenim zahtjevima kontrole procesa, HI520 upravlja sustavom kontrolne petlje pri čemu korisnici imaju opciju pokretanja kontrole kanala neovisno ili konfiguriranja da se pokreće sekvencijalno nakon što drugi kanal dostigne svoju postavljenu točku (1, 2 ili oboje).
HI520 također upravlja logičkim kanalom s ugrađenim matematičkim funkcijama. Ova je funkcija namijenjena kada kontroler radi kao analizator za praćenje visokih/niskih razina parametara između dva identična ulaza s identičnim konfiguracijama mjerenja.
Intuitivno sučelje za postavljanje kontrole, aktivaciju releja, signalizaciju alarmom (zadržani status) i značajke pomoći i dijagnostike, vodi korisnike u identificiranju problema i predlaže moguće radnje koje treba poduzeti. Na prednjoj ploči, Plavi LED-ovi označavaju kada su releji uključeni, a višebojni LED-ovi označavaju status kao što su Alarm i HOLD.
Konfiguriranje parametara kontrole može se obaviti lokalno ili daljinski korištenjem Modbus protokola i kompatibilnog Modbus servera.
Zajedničko upravljanje funkcijama između kontrolera i sondi
Pametne sonde pohranjuju informacije uključujući serijski broj, tip, temperaturu sonde i granice mjerenja, kalibracijske podatke (uključujući nagib i pomak), datum proizvodnje, datum isteka, optički DO kapice i podsjetnik roka kalibracije.
Kada je uparena s kontrolerom, sustav omogućuje zajedničko upravljanje postavkama između kontrolera i sondi, pri čemu kontroler upravlja samo postavkama vezanim za namijenjenu aplikaciju, kako je definirano zahtjevima industrijskog procesa, a sonde upravljaju postavkama mjerenja i upozorenjima, uključujući temperaturnu kompenzaciju i kalibraciju.
- IP65 kućište s nazubljenim poklopcem
- Širok izbor kompatibilnih sondi
- Univerzalne opcije montaže
- Modbus usklađenost
- ON/OFF proporcionalna ili PID kontrola kanala
- Automatsko zapisivanje podataka o kontroli procesa i događajima
- USB-C priključak za prijenos podataka
- Veliki LCD s pozadinskim osvjetljenjem
- Taktilna gumirana tipkovnica
- Višebojni LED indikatori statusa
- Konfigurabilan visoki i niski alarmi
- Sigurnosne Značajke
- Svi električni priključci zatvoreni u IP65 kućištu
- Galvanski izolirani ulazi i izlazi
- EMC (elektromagnetski kompatibilni) hardver i softverski dizajn
Značajke Prikazane na Ekranu
LCD informacije
Lokalni vizualni indikatori detalja mjerenja kao i greške se prikazuju. Tipka ? DIAG pruža detalje problema.
Funkcija Zadržavanja
Tijekom kalibracije, čišćenja i konfiguracije, kontroler automatski prelazi u Hold način rada. Tijekom Hold načina rada, sve kontrolne petlje povezane su onemogućene. Analogni izlazi mogu biti konfigurirani da idu na fiksnu vrijednost ili ostanu na posljednjoj vrijednosti. Funkcija Hold također se može pokrenuti ručno korištenjem vanjskog digitalnog ulaza ili ulaskom u Ručni način rada. Ovo je korisno za onemogućavanje kontrole prilikom izvođenja održavanja.
? DIAG - Tipka za Pomoć i Dijagnostiku
Tipka za pomoć i dijagnostiku (? DIAG) pruža informacije povezane s greškama, ili u načinu postavljanja, informacije o postavkama.
Načini kontrole
Način kontrole može biti konfiguriran kao On/Off, Proporcionalan ili PID. Način rada može se postaviti na visoko ili nisko. Visoki način upravljanja je potreban ako je procesna vrijednost previsoka i treba je smanjiti. Niski način upravljanja je potreban ako je procesna vrijednost preniska i treba je povećati. Za On/Off kontrolu, histerezni pojas je podesiv, dok su u Proporcionalnom i PID načinu rada, devijacija, kontrolno razdoblje i drugi parametri ugađanja mogu biti postavljeni za optimizaciju kontrole oko zadane točke. Za HI520, svaki kanal može raditi neovisno ili sekvencijalno.
Ciklus auto-čišćenja
Teške aplikacije često zahtijevaju gotovo kontinuirano održavanje sonde. Procesi s visoko suspendiranim krutim tvarima, mastima, uljima, pigmentima i mikroorganizmima prekriti će osjetno staklo pH senzora, ORP senzore i referentnu spojnicu. Funkcija čišćenja omogućuje programiranje jednog ili više ciklusa pranja i koristi releje za aktiviranje ventila, pumpi ili komprimiranog zraka na temelju vrste pranja koja je potrebna za održavanje sondi za pouzdane rezultate.
Podesivi alarmni sustav
Alarmni sustav je konfigurabil za izmjerene parametre. Alarm se također može aktivirati okidačima događaja ili abnormalnim radom. Na primjer, ako dozirni relej ostane zatvoren predugo ili temperatura premaši gornju granicu tijekom egzotermne neutralizacijske reakcije. Treptajući crveni LED signalizira stanje alarma. Svi releji konfigurirani za kontrolu su deaktivirani dok se stanje alarma ne riješi. Na HI520 koristi konfiguraciju kanala za postavljanje i pokretanje alarma.
Ulazi i Izlazi
Digitalni ulazi
- Dva digitalna ulaza za daljinsko pokretanje funkcija čišćenja i zadržavanja
Analogni izlazi
- Do 4 analogna izlaza i 5 releja koji se koriste za kontrolu i slanje signala u zapisivače podataka, PLC, SCADA i druge sustave daljinskog nadzora
- 0-20 mA ili 4-20 mA
- Skalabilan u odabiru vrijednosti za raspon
- Može se koristiti za upravljanje pumpama i ventilima
- U stanju alarma može poslati signal od 22 mA sustavu za nadzor
Digitalna komunikacija
- Modbus-usklađene jedinice mogu biti integrirane unutar Modbus mreže i povezane s drugim industrijskim elektroničkim uređajima. Sljedeći zadaci mogu se obaviti na daljinu:
- Praćenje pomoću virtualnog LCD-a (ograničeno na jedan daljinski upravljač u cijeloj mreži)
- Postavke
- Učitavanje konfiguracijske datoteke za postavljanje u kontroler
- RS485 digitalni izlaz za povezivanje računala i drugih uređaja
Releji
- Do 5 kontrolnih i 1 alarmni elektromehanički relej
- Zamjenjivi osigurači od 5 A za zaštitu svih releja
- Izvlačivi terminalni blokovi za jednostavno ožičenje
- Opcije releja uključuju jednopolni dvostruki domet (SPDT) i jednopolni jedno domet (SPST)
- Kontrolni releji mogu biti programirani za On/Off, Proporcionalni ili PID kontrolu kao i za funkcije Čišćenja i Zadržavanja
- Podesivi alarmni relej
- Priključni blokovi releja i njihove staze žica odvojeni su od niskonaponske sekcije radi dodatne sigurnosti
Data and Event Logging
Automatsko zapisivanje podataka
HI510 i HI520 automatski bilježe informacije o kontroli procesa u intervalnom zapisu, te različite alarmne događaje i pogreške u zapisu događaja
- Zabilježeni podaci mogu se dohvatiti i događaji vizualizirani na ekranu u Log Recall meniju
- Intervalni zapisi pohranjuju do 8600 zapisa po seriji, maksimalan broj serija je 100 serija
- Interval zapisivanja može se postaviti u General meniju postavki
- Zabilježeni podaci uključuju: varijable mjerenja i mjerenja temperature, podatke o posljednjoj kalibraciji, konfiguraciju postavki, datum i vrijeme početka/završetka, prethodne vrijednosti, podatke o događajima i šifru događaja
- Zapisnik događaja može pohraniti do 100 zapisa događaja, alarma, podataka povezanih s greškama
- Datoteke zapisa mogu se prenijeti na USB flash memoriju putem USB-C porta
Zaštita lozinkom
Kontroleri imaju zaštićenu lozinkom kalibraciju i postavke.
IP65 kućište s nazubljenim poklopcem
HI510 i HI520 prikladni su za unutarnje ili vanjske okoline. Otporno IP65 kućište osigurava da je elektronika zaštićena od prskanja i vode usmjerene crijevom ili vjetra, prašine, kiše ili sniježnih oborina. Također pruža zaštitu od korozije za uporabu u blizini slane vode.
Kabelske uvodnice
Kako bi se održala IP65 oznaka kućišta tijekom uporabe, otvori za kabelske vodove i spojni kablovi zatvoreni su protiv okoline korištenjem isporučenih kabelskih uvodnica, brtvi i čepova.
Vijci s opružnim opterećenjem
Kako bi se održala IP65 oznaka kućišta tijekom uporabe, otvori za kabelske vodove i spojni kablovi zatvoreni su protiv okoline korištenjem isporučenih kabelskih uvodnica, brtvi i čepova.
USB Type-C priključak
Zabilježeni podaci mogu se prenijeti na flash memoriju kao .csv datoteka korištenjem USB Type-C porta. Gumeni čep pomaže zaštiti port od ulaska vode.
Automatizacija s HI510 Univerzalnim procesnim kontrolerom
NOVO: Sonda za Mutnoću Niskog Raspona za HI5x0 Kontroler
HI7660-28 su nefelometrijske sonde mutnoće dizajnirane za upotrebu s Hanna Instruments® HI510 ili HI520 Univerzalnim Procesnim Kontrolerom.
Sustav je dizajniran za mjerenje niskih vrijednosti mutnoće prema nefelometrijskoj metodi (ISO 7027 – EN 27027).
Integrirani temperaturni senzor mjeri temperaturu vode i prilagođava signal sonde za promjene povezane s temperaturom u rasponu od 0 do 50 °C (32 do 122 °F).
Kontroler prikazuje oba mjerenja istovremeno. Mutnoća je ključni indikator kvalitete vode i učinkovitosti filtracije vode.
Sustav je prikladan za primjene u pitkoj vodi, komunalnom i industrijskom pročišćavanju vode, desalinizaciji i praćenju kvalitete vode.
Spremni unaprijediti svoju analizu?
Zatražite ponudu za bilo koji od naših proizvoda u nastavku ili kontaktirajte za više informacija i personalizirane upute za kupnju!

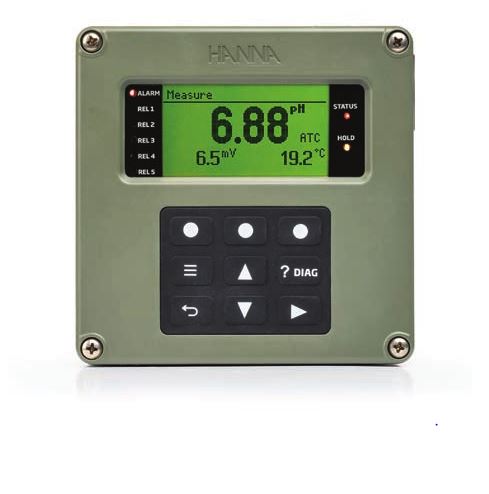

Univerzalni procesni kontroler
Kontrolni načini rada Zadane vrijednosti za kontrolne operacije mogu se konfigurirati tako da budu uključene / isključene, proporcionalne ili PID upravljačke vrste. Fleksibilnost u programiranju omo...

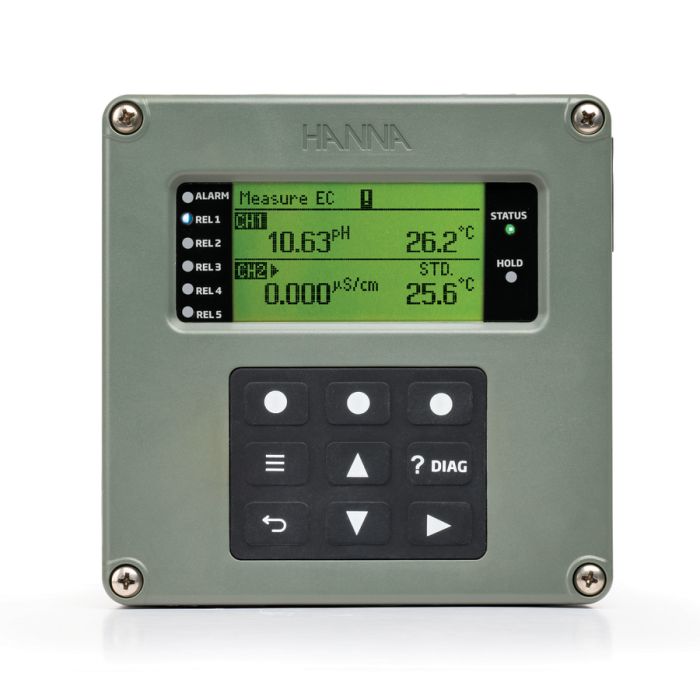

Dvokanalni univerzalni procesni kontroler za industrijske primjene - HI520
HI520 je napredni procesni kontroler koji se može konfigurirati za aplikacije koje zahtijevaju nadzor i/ili kontrolu četiri glavna parametra analize vode: pH, ORP, vodljivost i otopljeni kisik. Ovaj r...

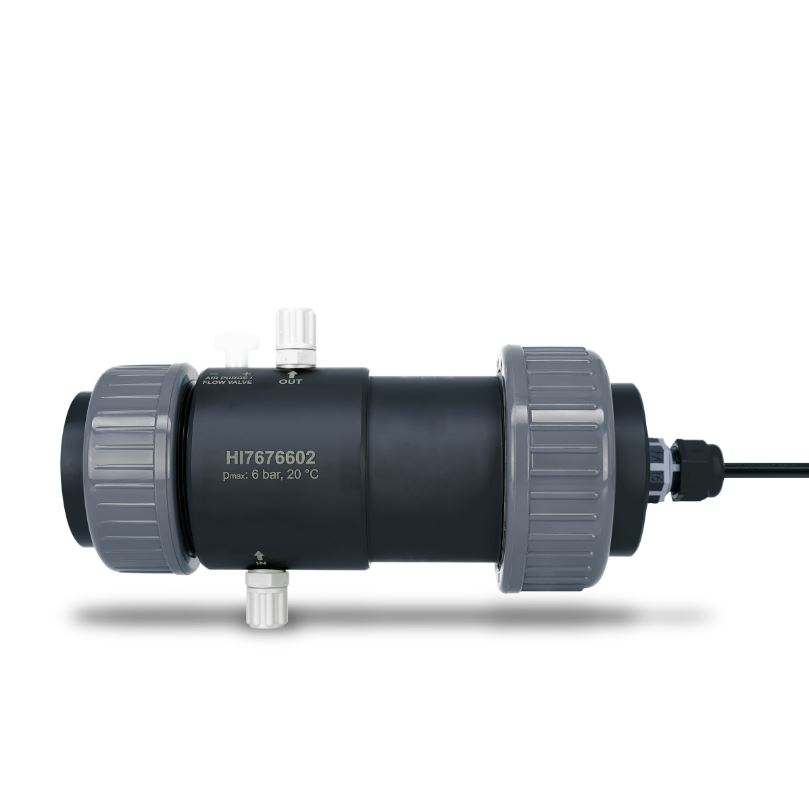

Sonda za mutnoću niskog raspona za HI5x0 kontroler - HI7660-28xx
1,865.00 €
Što je sonda HI7660-28? HI7660-28 je nefelometrijski mjerni uređaj konstruiran za detekciju niske razine mutnoće u vodi s iznimnom preciznošću. Ova digitalna sonda kompatibilna je s univerzalnim kontr...
