Jednokanalni i dvokanalni univerzalni procesni kontroleri
HI510 i HI520 sa novom Sondom za Mutnoću
HI510 i HI520 Universal Process Controllers su napredni kontroleri koji mogu biti konfigurisani za aplikacije koje zahtevaju praćenje i/ili kontrolu industrijskih, komercijalnih i komunalnih procesa kada se koriste sa podržanim pH, ORP, Provodljivosti, Rastvorenim Kiseonikom i Mutnoćom senzora tečnih merenja. HI510 je jednokanalni model dok je HI520 dvokanalni model.
Ove svestrane multiparametarske platforme nude zidne, cevne i panel-montažne opcije kao i veliki pozadinski osvetljeni tačkasti matrični LCD. HI520 takođe može prikazati dva kanala istovremeno.
IP65 označena robusna kućišta i niskoprofilna vulkanizirana gumena tastatura čine ove kontrolere idealnim za teška okruženja. Ovi kontroleri poseduju plug-and-play rad sa digitalnim sondama koje automatski detektuju podržane sonde i ažuriraju kontroler parametrom koji meri.
Dizajniran da se prilagodi jedinstvenim zahtevima kontrole procesa, HI520 radi u sistemu kontrolne petlje gde korisnici imaju opciju da nezavisno pokreću kontrolu kanala ili konfigurisanje da se aktivira sekvencijalno nakon dostizanja druge kanalne tačke podešavanja (1, 2, ili obe).
HI520 takođe radi na logičkom kanalu sa ugrađenim matematičkim funkcijama. Ova funkcija je namenjena kada kontroler radi kao analizator za praćenje visokih/niskih nivoa parametara između dva identična ulaza sa identičnim mernim konfiguracijama.
Intuitivan interfejs za kontrolu podešavanja, aktivaciju releja, signalizaciju alarma (hold status) i pomoć i dijagnostičke karakteristike, vodi korisnike da identifikuju probleme i predlože moguće radnje koje treba preduzeti. Na prednjoj ploči, plavi LED indikatori ukazuju kada su releji aktivirani, a višebojni LED indikatori prikazuju status poput Alarma i HOLD.
Konfigurisanje kontrolnih parametara može se obaviti lokalno ili daljinski koristeći Modbus protokol i kompatibilan Modbus server.
Deljeno upravljanje funkcijama između kontrolera i sondi
Pametne sonde skladište informacije uključujući serijski broj, tip, temperaturu sonde i granice merenja, kalibracione podatke (uključujući nagib i ofset), datum proizvodnje, datum isteka (opcione DO kapsule) i podsetnik za kalibracioni rok.
Kada se upare sa kontrolerom, sistem omogućava deljeno upravljanje podešavanjima između kontrolera i sondi, pri čemu kontroler upravlja samo podešavanjima koja se odnose na namenjenu primenu, kako je definisano zahtevima industrijskog procesa, a sonde upravljaju podešavanjima merenja i upozorenjima, uključujući temperaturnu kompenzaciju i kalibraciju.
- IP65 označeno kućište
- Široka paleta kompatibilnih sondi
- Univerzalne opcije montaže
- Univerzalne opcije montaže
- ON/OFF, proporcionalna ili PID kontrola kanala
- Automatsko evidentiranje informacija o kontroli procesa i događajima
- USB-C port za prenos podataka
- Veliki LCD sa pozadinskim osvetljenjem
- Taktilna gumirana tastatura
- Višebojni LED indikatori statusa
- Podesivi visoki i niski alarmi
- Bezbednosne karakteristike
- Sve električne veze zatvorene u IP65 označenom kućištu
- Galvanski izolovani ulazi i izlazi
- EMC (elektromagnetno usklađen) hardverski i softverski dizajn
Karakteristike prikazane na ekranu
LCD informacije
Lokalni vizuelni indikatori detalja merenja kao i greške su prikazani. Taster ? DIAG pruža detalje problema.
Višebojni LED indikatori statusa
Tokom kalibracije, čišćenja i konfiguracije kontroler automatski prelazi u Hold režim. Tokom Hold režima sve kontrole petlje su onemogućene. Analogni izlazi mogu biti konfigurisani da idu na fiksnu vrednost ili da ostanu na poslednjoj vrednosti. Hold funkcija se takođe može pokrenuti ručno, korišćenjem eksternog digitalnog ulaza ili ulaskom u Manual režim. Ovo je korisno za onemogućavanje kontrole prilikom izvođenja održavanja.
? DIAG - Ključ za pomoć i dijagnostiku
Ključ za pomoć i dijagnostiku (? DIAG) pruža informacije o greškama; ili u režimu podešavanja, informacije o postavkama.
Režimi kontrole
Režim kontrole može biti konfigurisan da bude On/Off, Proporcionalan, ili PID. hi510-v2 Režim visoke kontrole je potreban ako je vrednost procesa previsoka i treba je smanjiti. Režim niske kontrole je potreban ako je vrednost procesa preniska i treba je povećati. Za On/Off kontrolu, histerezisni opseg je podesiv, dok u Proporcionalnom i PID režimu, devijacija, period kontrole i drugi parametri podešavanja mogu biti postavljeni za optimizaciju kontrole oko zadatog poena. Za HI520, svaki kanal može obavljati kontrolu nezavisno ili sekvencijalno.
Ciklus automatskog čišćenja
Teške primene često zahtevaju gotovo neprekidno održavanje sonde. Procesi sa visokim sadržajem suspendovanih čvrstih materija, masti, ulja, pigmenata i mikroorganizama će prekriti pH senzorsko staklo, ORP senzore i referentnu spojnicu. Funkcija čišćenja omogućava programiranje jednog ili više ciklusa pranja i koristi releje za aktiviranje ventila, pumpi ili komprimovanog vazduha na osnovu tipa pranja koji je potreban za održavanje sondi radi pouzdanih rezultata.
Podesivi alarmni sistem
Alarmni sistem je podesiv za merene parametre. Alarm se takođe može aktivirati triggerima događaja ili abnormalnim radom. Na primer, ako relej za doziranje ostane zatvoren prekomerno vreme ili ako temperatura prekorači gornju granicu tokom reakcije egzotermne neutralizacije. Treptajući crveni LED signalizira stanje alarma. Svi releji konfigurisani za kontrolu su deaktivirani dok se stanje alarma ne razreši. Na HI520 koristite konfiguraciju kanala za podešavanje i aktiviranje alarma.
Ulazi i Izlazi
Digitalni ulazi
- Dva digitalna ulaza za daljinsko aktiviranje funkcija čišćenja i hold
Analogni izlazi
- Do 4 analogna izlaza i 5 releja koji se koriste za kontrolu i slanje signala na data logere, PLC, SCADA i druge sisteme za daljinsko praćenje
- 0-20 mA ili 4-20 mA
- Skalabilnost u izboru vrednosti za opseg
- Može se koristiti za kontrolu pumpi i ventila
- U stanju alarma može emitovati signal od 22 mA u sistem za nadzor
Digitalna komunikacija
- Jedinice usklađene sa Modbus-om mogu se integrisati u mrežu zasnovanu na Modbus-u i povezati sa drugim industrijskim elektronskim uređajima. Sledeći zadaci se mogu obaviti na daljinu:
- Nadgledanje, korišćenjem virtuelnog LCD-a (ograničeno na jedan daljinski upravljač u celoj mreži)
- Podesiti
- Učitavanje konfiguracione datoteke za podešavanje u kontroler
- RS485 Digitalni izlaz za povezivanje sa računarom i drugim uređajima
Releji
- Do 5 kontrolnih i 1 alarmni elektromehanički releji
- Zamenljivi osigurači od 5A za zaštitu svih releja
- Terminalni blokovi koji se mogu izvući za jednostavno ožičenje
- Opcije releja uključuju jednopolno dvostruko bacanje (SPDT) i jednopolno jednostruko bacanje (SPST)
- turbidity
- Konfigurabilni alarmni relej
- Terminalni blokovi releja i njihovi putevi žica odvojeni su od niskonaponske sekcije radi dodatne sigurnosti
HI510-zaglavlje
Automatsko evidentiranje podataka
HI510 i HI520 automatski evidentiraju informacije o kontroli procesa u intervalnom zapisu, kao i razne alarme događaja i greške u zapisu događaja
- Evidentirani podaci mogu se preuzeti i događaji vizuelizovani na ekranu, u meniju Log Recall
- Intervalni zapisi čuvaju do 8600 zapisa po lotu, maksimalan broj lota je 100 lotova
- Interval beleženja može se podesiti u meniju Opštih podešavanja
- Evidentirani podaci uključuju: merljive promenljive i temperaturna merenja, poslednje podatke o kalibraciji, konfiguraciju podešavanja, datum početka/završetka i vreme, prethodne vrednosti, podatke o događaju i kod događaja
- Zapisnik događaja može čuvati do 100 zapisa događaja, alarma, podataka povezanih sa greškama
- water-treatment
Zaštita lozinkom
Kontroleri imaju kalibraciju i podešavanje zaštićene lozinkom.
IP65 označeno kućište
HI510 i HI520 su pogodni za unutrašnje ili spoljašnje okruženje. Robusno kućište sa IP65 oznakom osigurava da je elektronika zaštićena od prskanja i vode usmerene crevom ili vetra koji nosi prljavštinu, prašinu, kišu ili susnežicu. Takođe pruža zaštitu od korozije za upotrebu blizu slane vode.
Kabelske uvodnice
Da bi se održala IP65 ocena kućišta tokom upotrebe, otvori za kablove i kablovske spojnice su zaptiveni protiv okoline pomoću priloženih kabelskih uvodnica, zaptivki i čepova.
Opruge za montažu
Da bi se održala IP65 ocena kućišta tokom upotrebe, otvori za kablove i kablovske spojnice su zaptiveni protiv okoline pomoću priloženih kabelskih uvodnica, zaptivki i čepova.
USB type-C port
Evidentirani podaci mogu se preneti na fleš disk kao .csv datoteka koristeći USB Type-C port. Gumeni čep pomaže u zaštiti porta od prodora vode.
Automatizacija sa HI510 Univerzalnim procesnim kontrolerom
NOVO: Sonda za Mutnoću Niskog Raspona za HI5x0 Kontroler
HI7660-28 su nefelometrijske sonde za mutnoću dizajnirane za upotrebu sa Hanna Instruments® HI510 ili HI520 Univerzalnim Procesnim Kontrolerom.
Sistem je dizajniran za merenje niskih vrednosti mutnoće prema nefelometrijskoj metodi (ISO 7027 – EN 27027).
Kabelske uvodnice
Automatsko evidentiranje podataka
HI510 i HI520 automatski beleže informacije o kontroli procesa u intervalnom zapisu, a evidentiraju alarme i događaje u zapisu događaja.
Zatražite ponudu za bilo koji od naših proizvoda u nastavku ili se obratite za više informacija i personalizovane smernice za kupovinu!

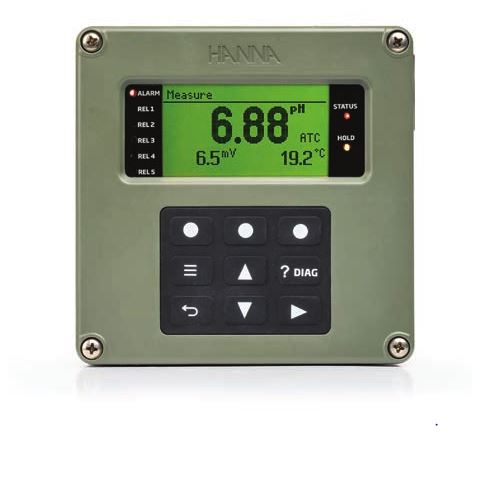

Univerzalni procesni kontroler
Kontrolni režimi Zadate vrednosti za kontrolne operacije mogu se konfigurisati da budu uključene / isključene, proporcionalne ili PID vrste kontrole. Fleksibilnost u programiranju omogućava precizn...

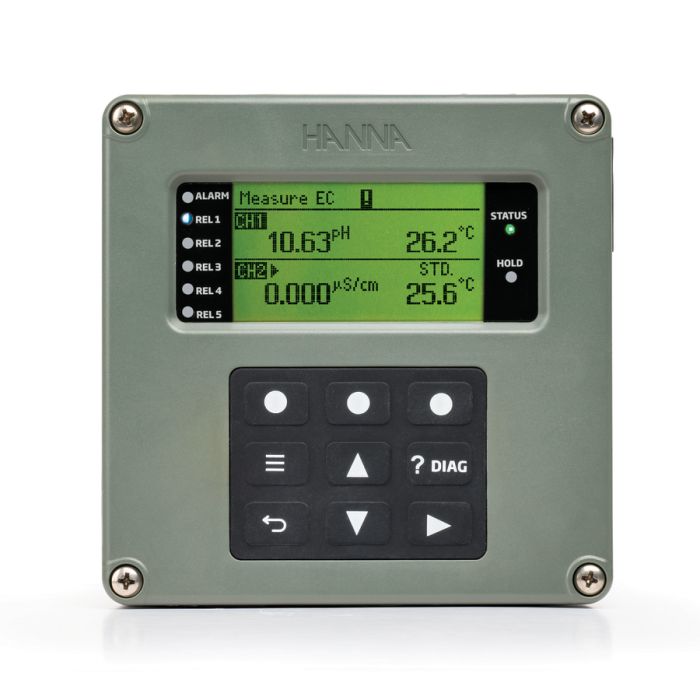

Dvokanalni univerzalni procesni kontroler za industrijske primene -HI520
HI520 je napredni kontroler procesa koji se može konfigurisati za aplikacije koje zahtevaju praćenje i/ili kontrolu četiri glavna parametra analize vode: pH, ORP, provodljivost i rastvoreni kiseonik....

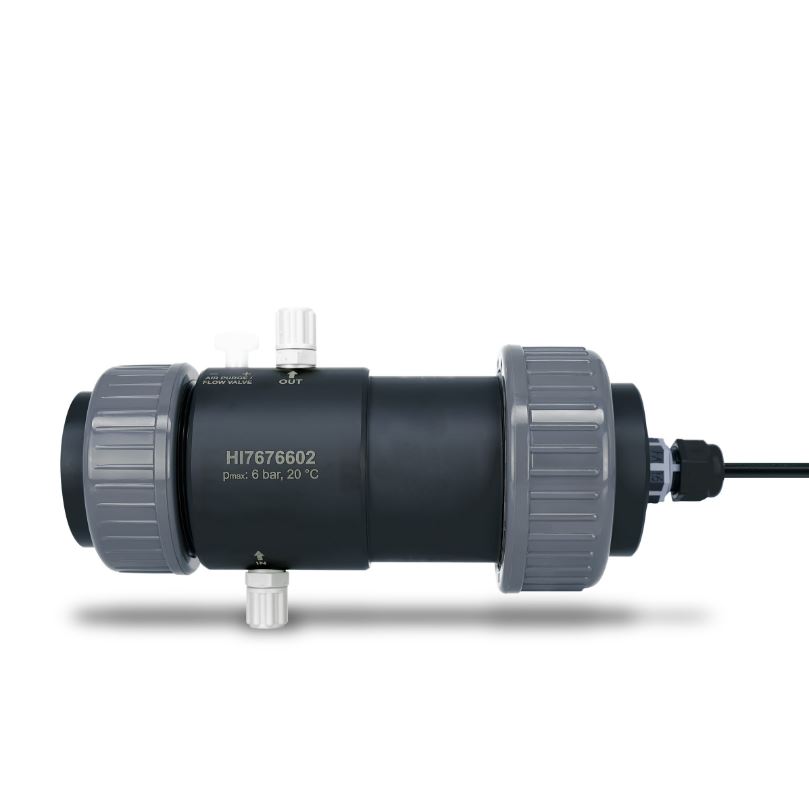

Sonda za mutnoću niskog opsega za HI5x0 kontroler - HI7660-28xx
